Яку критичну роль відіграють слайди в складному русі форми?

Усередині складної прес-форми рух одного слайда може визначити, чи деталь виготовлена ​​бездоганно, чи знищена. Розглянемо формований автомобільний роз’єм із бічним вирізом. Основний сердечник і порожнина не можуть просто відкрити і закрити, щоб вивільнити деталь; підріз був би захоплений. Механізм ковзання повинен рухатися вбік, втягуючи бічний сердечник перед тим, як деталь буде виштовхнута. Якщо слайд рухається занадто рано, деталь спотворюється. Якщо він рухається занадто пізно, деталь тріскається. Якщо він зв’язується, цвіль пошкоджена. Це критична роль слайдів у складному русі форми. Це компоненти, які дозволяють формувати геометричні форми, які інакше були б неможливі: виточки, внутрішні різьби, бокові отвори та складні контури. Гірка - це не простий шматок сталі; це прецизійний механізм, який повинен надійно працювати протягом сотень тисяч циклів. Конструкція, матеріали та точність виготовлення слайдів і пов’язаних з ними компонентів визначають успіх прес-форми.

Неможливо переоцінити важливість слайдів у складному русі форми. Це компоненти, які перетворюють просту прес-форму, що відкривається та закривається, на складну виробничу систему, здатну виготовляти складні деталі. Вони повинні витримувати високий тиск лиття під тиском, термічні цикли процесу та механічне зношування від повторного приведення в дію. Вони повинні бути точно синхронізовані з відкриттям і закриттям форми. І вони повинні бути виготовлені з допусками, виміряними в мікронах. У цій статті розглядатиметься критична роль слайдів у складному русі форми. Ми розглянемо різні типи слайдів, принципи конструкції, які забезпечують надійну роботу, матеріали та виробничі процеси, які визначають їхній термін служби, а також заходи контролю якості, які забезпечують точність. Ми також надамо детальні специфікації для нашихТочні компоненти форми та вставкиз нашого заводу Moldburger Mold Industry Co., Ltd.

Зміст

• 1. Що таке прес-форма і навіщо вона потрібна?
• 2. Які різні типи слайдів використовуються в складних прес-формах?
• 3. Як рух ковзання активується та регулюється за часом?
• 4. Які матеріали та способи обробки забезпечують довговічність слайдів?
• 5. Які принципи конструкції запобігають поломці слайда?
• 6. Які специфікації визначають високоякісні прес-форми та вставки?
• 7. Часті запитання (FAQ)
• 8. Висновок

1. Що таке прес-форма і навіщо вона потрібна?

Засувка форми — це механізм, який переміщує частину порожнини форми або серцевини вбік, перпендикулярно до основного напрямку відкриття та закриття форми. Мета ковзання полягає в тому, щоб сформувати деталі, які б запобігли викиду деталі, якщо прес-форма просто відкриється вздовж головної осі. Ці особливості відомі як підрізи. Виточка може бути бічним отвором, виїмкою, різьбою або будь-якою геометрією, яка не відповідає напрямку отвору прес-форми. Без слайда ці елементи були б захоплені, і частину неможливо було б видалити без пошкодження. Перед тим, як деталь буде викинуто, повзунок відсунеться, дозволяючи її акуратно вийняти. У таблиці нижче наведено типи функцій, для яких потрібні слайди.

наMoldburger Mold Industry Co., Ltd., наша фабрика спеціалізується на розробці та виготовленні точних компонентів прес-форм і вставок, включаючи слайди. Ми маємо великий досвід у виробництві слайдів для складних прес-форм, які використовуються в автомобільній, медичній промисловості та побутовій електроніці. Наша команда інженерів тісно співпрацює з розробниками прес-форм, щоб забезпечити оптимізацію ковзного механізму для конкретної геометрії деталей і виробничих вимог.

2. Які різні типи слайдів використовуються в складних прес-формах?

У складних прес-формах використовуються кілька типів слайдів, кожен з яких підходить для різних застосувань і геометрії деталей. Найпоширенішими типами є кулачкові шкворні, гідравлічні шкворні, кутові шкворні та механічні. Найпоширенішим типом є кулачкова шпилька. Він використовує кулачкову шпильку, встановлену в основі прес-форми, для приведення в дію ковзання, коли форма відкривається. Кулачковий штифт штовхає повзун убік, коли пластини форми відокремлюються. Гідравлічний затвор використовує гідравлічний циліндр для переміщення слайда незалежно від отвору форми. Це дозволяє більш складний час і більшу силу. У кутовому штифтовому ковзанні використовується кутовий штифт для переміщення ковзання, коли форма відкривається, подібно до кулачкового штифтового ковзання, але з іншою геометрією. Для переміщення повзуна в механічних повзунках використовується ланка або зубчаста стійка. У таблиці нижче наведено порівняння цих типів слайдів.

На нашому заводі ми виробляємо всі типи ковзанок і пов’язаних з ними компонентів, включаючи блоки ковзання, направляючі, кулачкові штифти та захисні пластини. Ми використовуємо високоякісні матеріали та точну обробку, щоб забезпечити безперебійну та надійну роботу наших слайдів. Наша команда інженерів може порекомендувати відповідний тип ковзання для конкретного застосування.

3. Як рух ковзання активується та регулюється за часом?

Приведення в дію та час руху повзуна мають вирішальне значення для успіху складної форми. Гірка повинна рухатися в правильний час циклу прес-форми: після того, як деталь достатньо охолоне, щоб протистояти деформації, але до того, як деталь буде викинуто. Якщо слайдер рухається занадто рано, частина може бути спотворена або пошкоджена. Якщо він рухається занадто пізно, частина може бути тріснута або слайд може бути пошкоджений. Час контролюється геометрією кулачкового пальця або програмуванням гідравлічної системи. Для ковзання кулачка довжина та кут кулачка визначають, коли повзун починає рухатися та як далеко він рухається. Кулачковий штифт зазвичай монтується в нерухомій половині прес-форми, і він зачіпає повзун, коли форма відкривається. Засувка переміщується вбік, коли кулачковий штифт штовхає її. У наведеній нижче таблиці наведено часові міркування щодо переміщення слайда.

Наша фабрика Moldburger Mold Industry Co., Ltd. використовує вдосконалене САПР і програмне забезпечення для моделювання для проектування та перевірки часу руху слайдів. Ми можемо змоделювати весь цикл прес-форми, щоб забезпечити рух слайда в потрібний час і відсутність перешкод для інших компонентів форми. Наше прецизійне виробництво гарантує, що кулачкові штифти та ковзаючі блоки виготовлені відповідно до точних розмірів, необхідних для правильного синхронізації.

4. Які матеріали та способи обробки забезпечують довговічність слайдів?

Довговічність гірки залежить від матеріалів і засобів обробки, використаних для її виготовлення. Каркас повинен витримувати високий тиск лиття під тиском, тертя, що виникає під час повторного руху, і знос абразивного пластику. Найбільш поширеними матеріалами для слайдів та їх компонентів є загартовані інструментальні сталі, такі як P20, H13 і S7. Ці сталі пропонують поєднання високої міцності, міцності та зносостійкості. Поверхні ковзання часто покривають або обробляють, щоб зменшити тертя та подовжити термін служби. Загальні види обробки включають азотування, хромування та нанесення зносостійких покриттів, таких як нітрид титану (TiN) або алмазоподібний вуглець (DLC). У наведеній нижче таблиці підсумовано матеріали та способи обробки, використані в наших слайдах.

На нашому заводі ми використовуємо лише високоякісні матеріали та засоби обробки для наших точних компонентів прес-форм і вставок. У нас є обладнання та досвід для власного азотування, хромування та нанесення покриттів. Ми також пропонуємо ряд стандартних і нестандартних зношуваних пластин і напрямних втулок, які підходять для різних конструкцій ковзанок. Наша мета — створити слайди, які надійно працюють протягом усього терміну служби форми.

5. Які принципи конструкції запобігають поломці слайда?

Конструкція механізму ковзання повинна враховувати сили, рух і середовище процесу лиття під тиском. Кілька принципів проектування мають вирішальне значення для запобігання поломці слайдів. Перше – адекватне керівництво. Гірку потрібно точно вести по її шляху. Зазвичай це досягається за допомогою направляючих рейок і захисних пластин. Направляючі рейки повинні бути достатньо жорсткими, щоб протистояти бічним силам на ковзання, а зносостійкі пластини мають створювати поверхню з низьким коефіцієнтом тертя. Другий принцип - правильне вирівнювання. Скерка повинна бути вирівняна з порожниною форми та серцевиною. Невідповідність може призвести до заклинювання, зносу та пошкодження деталі. Третій принцип - достатнє попереднє натяг. Для усунення люфту салазка повинна бути попередньо натягнута на напрямні. Це забезпечує плавне та точне переміщення ковзання. Четвертий принцип - захист від забруднення. Розсувний механізм повинен бути захищений від пластикового спалаху, пилу та сміття. Зазвичай це досягається за допомогою ущільнювачів або кришок. У наведеній нижче таблиці підсумовано ці принципи проектування.

У Moldburger Mold Industry Co., Ltd. наша фабрика дотримується цих принципів дизайну у виробництві наших слайдів і вставок. Ми використовуємо точну обробку, щоб гарантувати, що всі компоненти правильно підходять один до одного. Ми використовуємо високоякісні захисні пластини та напрямні, щоб забезпечити плавний і точний рух. І ми включаємо ущільнення та кришки для захисту механізму від забруднення. Наша мета — створити слайди, які надійно працюють протягом усього терміну служби форми.

6. Які специфікації визначають високоякісні прес-форми та вставки?

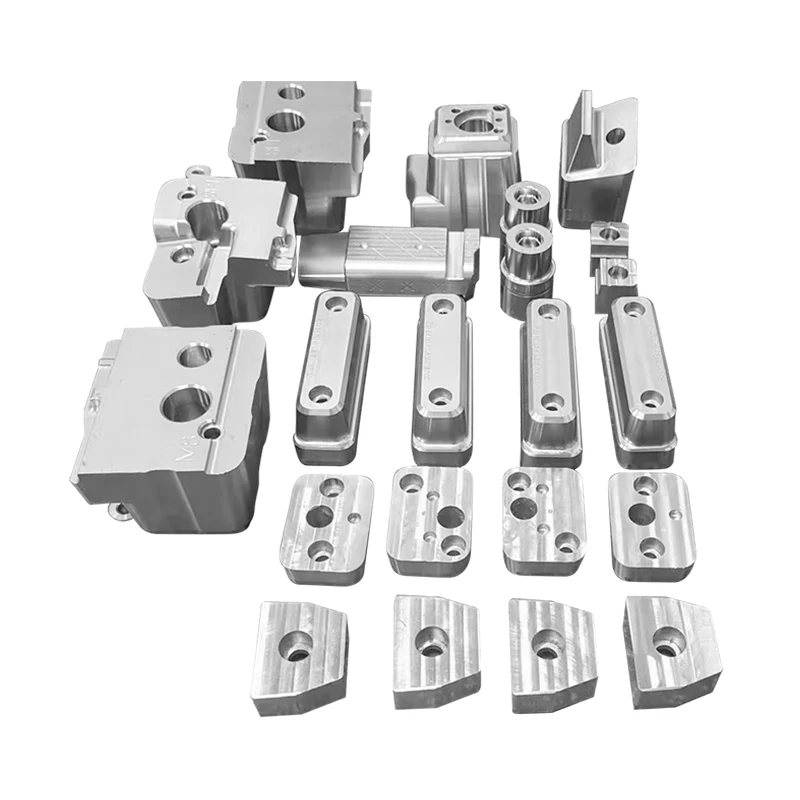

Ключові технічні характеристики для слайдів і вставок прес-форм включають матеріал, твердість, допуск на розміри, обробку поверхні та покриття. У таблиці нижче наведено зведення типових специфікацій для наших компонентів і вставок Precise Mold.

На нашому заводі ми виготовляємо наші точні компоненти та вставки для прес-форм відповідно до цих та інших специфікацій. Ми можемо налаштувати матеріал, твердість і покриття відповідно до ваших конкретних вимог. Наша система контролю якості включає перевірку розмірів, випробування твердості та вимірювання якості поверхні, щоб гарантувати, що кожен компонент відповідає нашим високим стандартам.

7. Часті запитання (FAQ)

Питання 1: Яка різниця між слайдом і підйомником у формі?

Відповідь: повзун рухається вбік, перпендикулярно напрямку відкриття прес-форми, щоб утворити підрізи збоку деталі. Підйомник рухається під кутом, як правило, щоб утворити підрізи на внутрішній стороні деталі або допомогти при виштовхуванні. Обидва є механізмами для формування елементів, які не можуть бути сформовані простим прямим потягом, але вони працюють у різних напрямках і використовуються для різних геометрій.

Питання 2: Як визначити необхідний хід для слайда?

Відповідь: необхідний хід для гірки визначається глибиною підрізу плюс запас безпеки. Перед тим, як деталь буде викинуто, повзун має втягнутися достатньо далеко, щоб повністю очистити підріз. Як правило, хід повинен бути принаймні на 5-10 мм більшим за глибину підрізу. Точний хід залежить від геометрії деталі та конструкції форми. Наша команда інженерів може допомогти вам розрахувати необхідний хід для конкретного застосування.

Запитання 3: Що спричиняє заїдання або перев’язування слайда?

Відповідь: салазки можуть застрягти або застрягти через кілька причин: недостатнє змащення, забруднення від пластикового спалаху чи сміття, неправильне розташування салазок або напрямних, недостатнє попереднє натягування або знос напрямних і зносостійких пластин. Регулярне технічне обслуговування, включаючи очищення та змащування, може запобігти більшості проблем із заклинюванням. Якщо предметне скло заклинюється, його слід розібрати, оглянути та відремонтувати перед подальшим використанням.

Питання 4: Як часто слід обслуговувати слайди для форми?

Відповідь: слайди прес-форм необхідно перевіряти та обслуговувати через регулярні проміжки часу, залежно від обсягу виробництва та матеріалу, що формується. Як правило, слайди слід перевіряти після кожних 10 000-50 000 циклів. Перевірка повинна включати перевірку зносу, перевірку центрування та змащування поверхонь ковзання. Профілактичне технічне обслуговування може продовжити термін служби гірки та запобігти непередбаченим простоям.

Запитання 5: Чи можна модифікувати предметні стекла на існуючу форму?

Відповідь: У деяких випадках слайди можна модернізувати до наявної форми, але це складний процес, який вимагає ретельного проектування. Форма повинна мати достатньо місця для механізму ковзання, а основа форми повинна бути модифікована для розміщення кулачкових штифтів або гідравлічних циліндрів. Переобладнання часто є дорожчим і трудомістким, ніж проектування слайда у форму з самого початку. Наша команда інженерів може оцінити вашу прес-форму та порадити, чи можливо її модернізацію.

8. Висновок

Направляючі відіграють вирішальну роль у складному русі прес-форми, дозволяючи виготовляти деталі з виточками, бічними отворами, різьбленням та іншими елементами, які не можна формувати за допомогою простої відкрито-закриваючої форми. Це прецизійні механізми, які повинні бути розроблені, виготовлені та обслуговуватися відповідно до найвищих стандартів. Матеріали, способи обробки та принципи конструкції, що використовуються в їх конструкції, визначають їх надійність і термін служби. Наша фабрика Moldburger Mold Industry Co., Ltd. спеціалізується на виробництві точних компонентів прес-форм і вставок, включаючи слайди, блоки повзунів, кулачкові штифти та пластини для зносу. У нас є досвід і обладнання для виробництва високоякісних компонентів, які відповідають найвибагливішим вимогам. Наша команда інженерів тісно співпрацює з нашими клієнтами, щоб гарантувати, що кожен компонент оптимізований для їх конкретного застосування.

Якщо ви розробляєте нову прес-форму чи обслуговуєте існуючу, ми запрошуємо вас зв’язатися з нами, щоб обговорити ваші вимоги. Ми можемо надати зразки, технічні дані та допомогу в дизайні. Наша відданість якості та задоволеності клієнтів зробила нас надійним партнером для виробників прес-форм і формовщиків у всьому світі.

Зв’яжіться з Moldburger Mold Industry Co., Ltd. сьогодніщоб обговорити ваші вимоги до точних компонентів прес-форм і вставок і дізнатися, як наші слайди можуть покращити продуктивність і надійність ваших складних форм.
